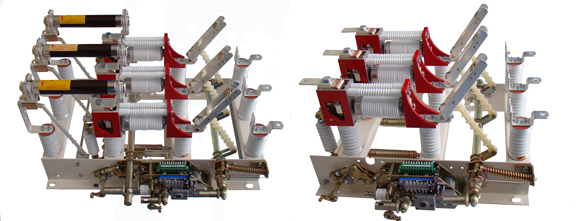

  • FZN16-12 FZN16-12D FZRN16-12D户内交流高压真空负荷开关
  • 所属类别:产品 > 户内外高压负荷开关
  •       全国免费热线:
    400-820-7720
  •       电话:021-67752215
  • 分享:
一、产品概述
FZN16-12 FZN16-12D FZRN16-12D户内交流高压负荷开关-熔断器组合电器(以下简称“系列开关”),性能达到GB3804-90《3-63KV交流高压负荷开关》 和IEC420《交流高压负荷开关-熔断器组合电器》(1990版)国际标准及国家标准(报批稿)的要求,具有开断安全可靠、电寿命长、可频繁操作,开断转移电流时,基本不需要维护,具有明显隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行功能。

二、产品用途
FZN16-12 FZN16-12D FZRN16-12D开关适用于额定电压6-12KV三相交流50Hz的电网中,作为开断负荷电流、过载电流及短路电流之用,特别适用于无油化,不检修及频繁操作要求的场所。本产品可配合CS6-Ⅰ型操作机构及CS□手动操作机构。
外形图


1、合闸弹簧
2、操动机构
3、导向套
4、调节螺套
5、分闸缓冲垫
6、分闸缓接簧
7、支架
9、绝缘子
10上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14绝缘推拉杆
三、使用环境条件
海拔不超过1000米;
b、周围空气温度 上限 +40oC 下限-25oC;
c、相对湿度:日平均值不大于95%,月平均值不大于90%;
d、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染;

e、无经常性的剧烈运动;


四、FZN16-12 FZN16-12D FZRN16-12D系列户内交流高压真空负荷开关 技术参数 :

序号

名称

单位

参数

1

额定电压

KV

12

2

最高工作电压

KV

12

3

额定频率

Hz

50

4

额定电流

A

630

5

额定有功负载开断电流

A

630

6

额定闭环开断电流

A

630

7

5%额定有功负载开断电流

A

31.5

8

额定电缆充电开断次数

A

10

9

额定电容开断电流

A

400

10

额定空载变压器开断电流

A

6000KVA 变压器空载电流

11

1min 工频耐受电压(有效值)对地、相间、真空断口/隔离断口

KV

42/48

12

全波雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口

KV

75/85

13

额定短时耐受电流(热稳定)

KV/S

20/3

14

额定峰值耐受电流(动稳定)

KA

50

15

额定短路关合电流

KA

50

16

额定电流开断次数

10000

17

机械寿命

10000

18

触头允许磨损累计厚度

mm

3

19

分合闸操作力矩(力)

Nm/(N)

175(350)

五、 负荷开关-熔断组合电器的技术参数见下表:

序号

名称

单位

参数

1

额定电压

KV

12

2

最高工作电压

KV

12

3

额定频率

Hz

50

4

熔断器最大额定电流

A

125

200

5

额定转移电流

A

2000

3150

6

熔断器触发开关的分闸时间

ms

35±5

7

额定短路开断电流(预期有效值)

KA

31.5

8

额定短路关合电流(预期峰值)

KA

80

9

1min 工频耐受电压(有效值)对地、相间、真空断口/隔离断口

KV

42/48

10

全波雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口

KA

75/85

11

熔断器撞击器输出能量

J

2-5

六、组合电器所配熔断器的技术参数(见下表)

序号

项目

单位

参数

1

触头开距

mm

8+1

2

触头形程

mm

3+1

3

平均合闸速度

m/s

0.6±0.2

4

平均分闸速度

m/s

1±0.2

5

三相触头分、合闸不同期性

ms

≤2

6

触头合闸弹跳时间

ms

≤2

7

带电体之间及相对地距离

mm

≥125

8

上、下支架主回路电阻

μΩ

≥60
